Objectif
J’ai dans les chambre des va-et-vient classique, il n’y a pas de neutre aux interrupteurs.
Je souhaite ajouter un Sonoff Zigbee pour domotiser cette lumière (cela fonctionne avec SonofMini ou autres équivalents)

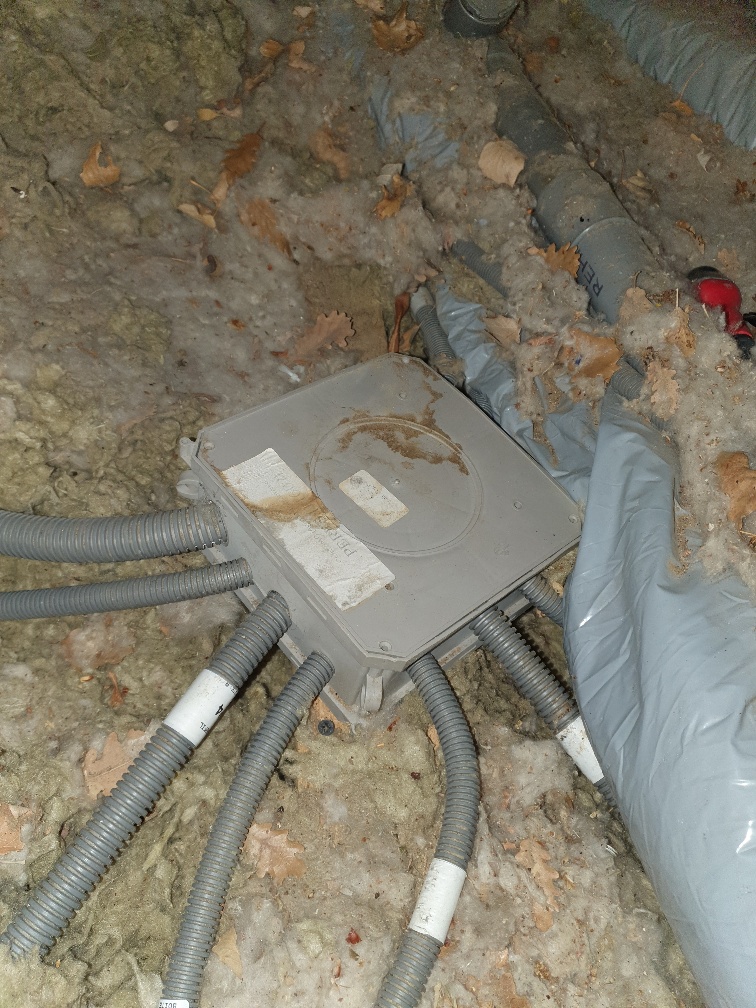

Nota : Il faut avoir accès à la boite de dérivation pour réaliser ce tuto
Temps de réalisation 10 minutes
Existant
La chambre est équipé de deux interrupteurs et d’un lien vers la lampe
- Interrupteur 1 : Un fil rouge + deux fils marrons
- Interrupteur 2 : Un fil gris + deux fils marrons
- Lien vers la lampe : Un fil gris + un fil bleu + un fil de masse
Mon va-et-vient existant est un cablage très standard, j’ai calé la couleur des fils à la réalité :

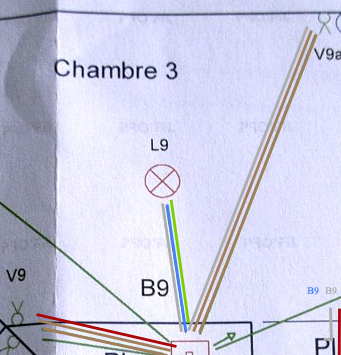

Le plan électrique de la chambre est le suivant :
Souhait de réalisation
Je reprends le schéma de Sonoff pour l’intégration d’un Sonoff au sein d’un va-et-vient en y modifiant les couleurs.
Réalisation de la modification

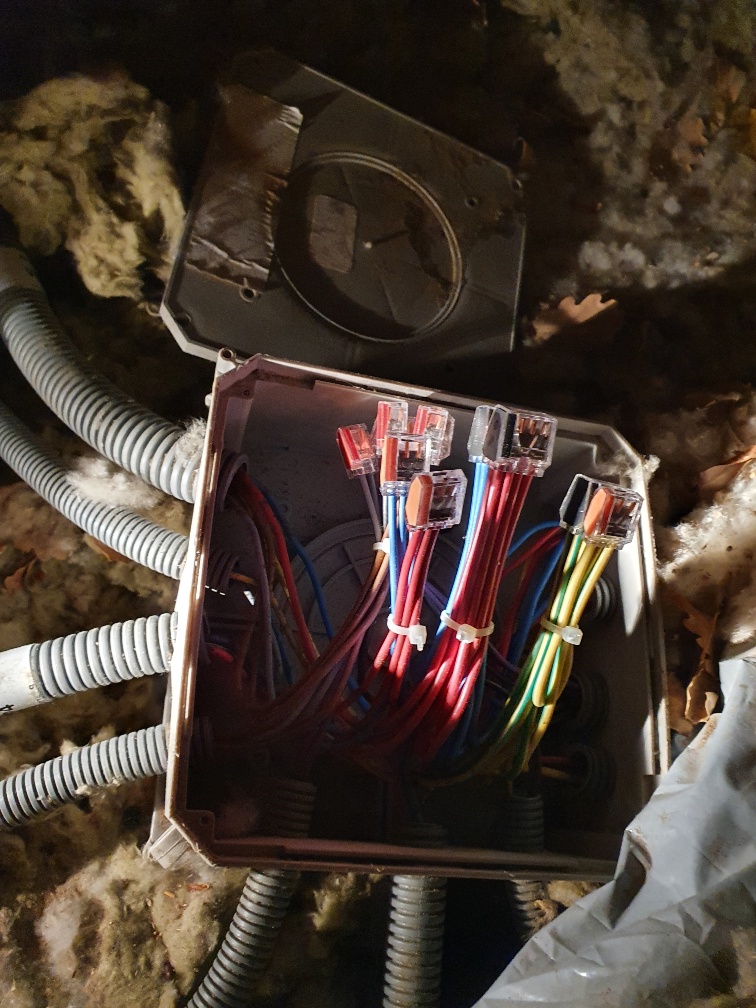

Ouvrir la boite de dérivation et repérer les fils gris, ils sont connectés ensemble, un va vers la lampe (B9) et l’autre va vers l’interrupteur (V9a), les déconnecter entre eux (supprimer le Wago).

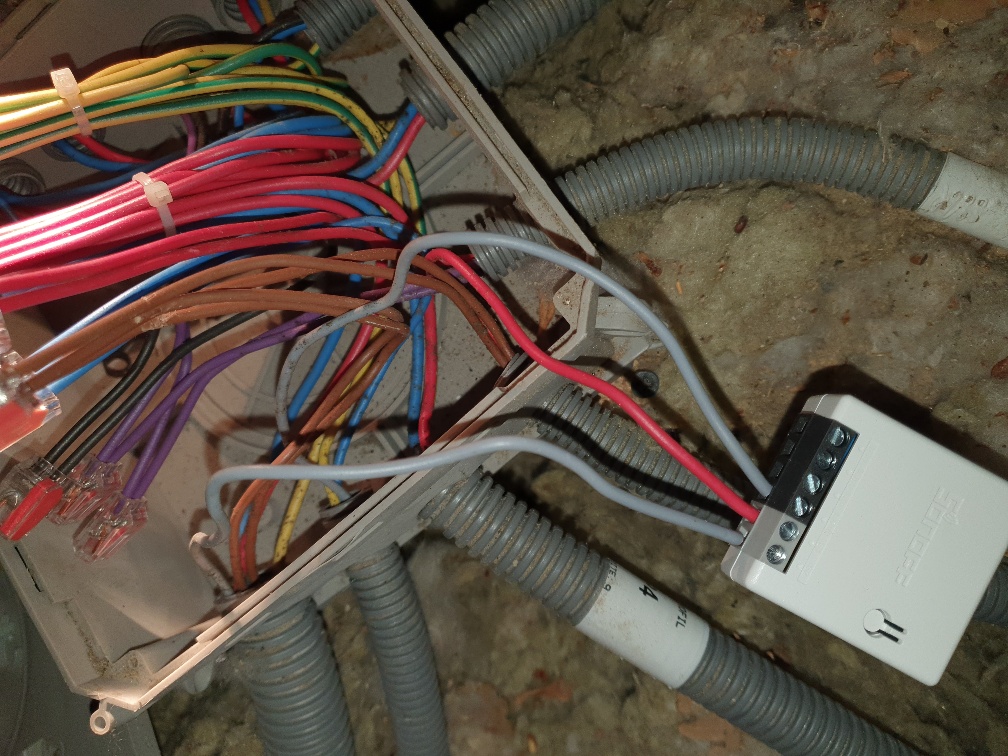

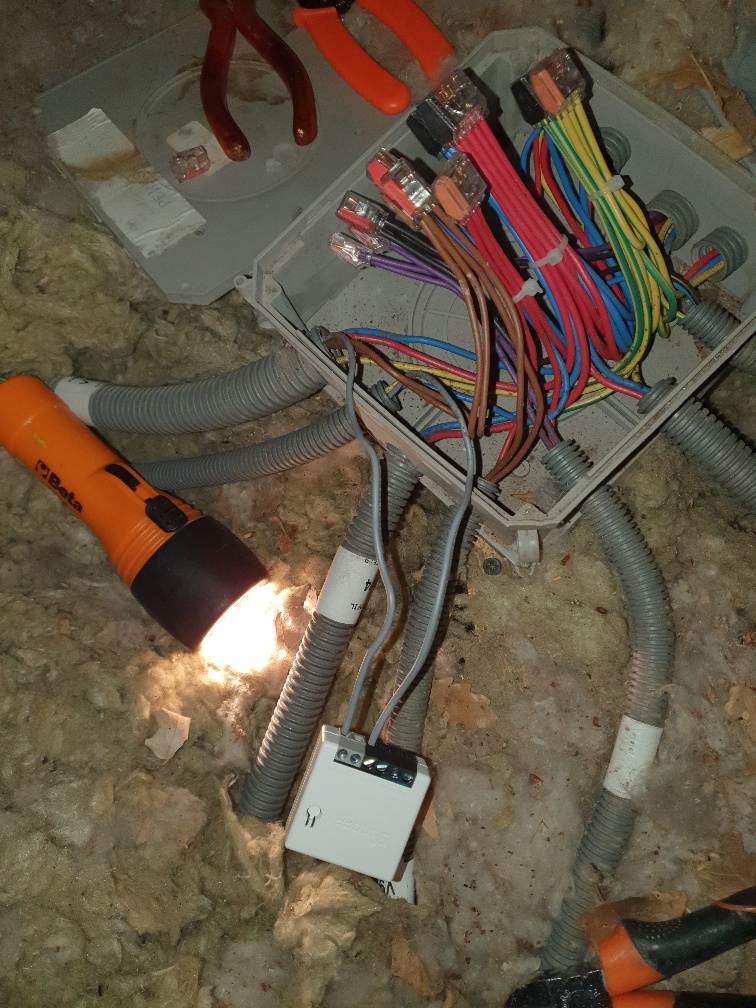

- Connecter le fil gris qui va sur la lampe à la borne Lout du Sonoff
- Connecter le fil gris qui va sur l’interrupteur à une des bornes S1 du Sonoff

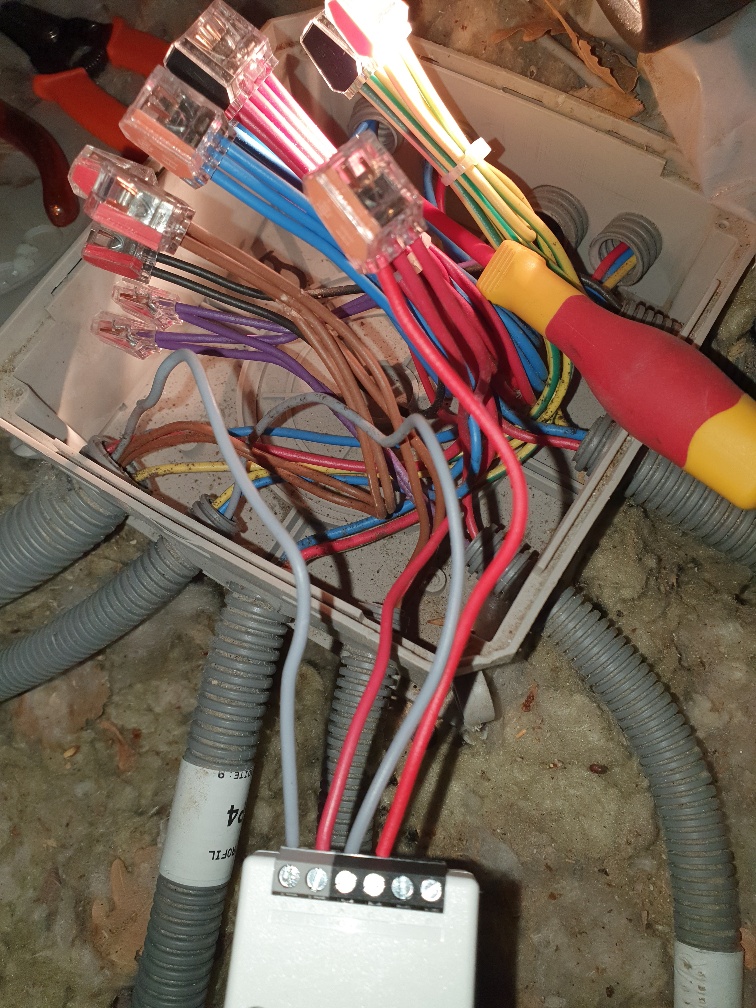

Repérer le fil rouge qui va au second interrupteur, le déconnecter du Wago « phase » et le connecter sur S2 du Sonoff
Ajouter un petit câble rigide rouge et prendre la place du câble rouge qu’on vient de débrancher dans le Wago « phase » puis connecter ce câble rouge au bornier Lin du Sonoff

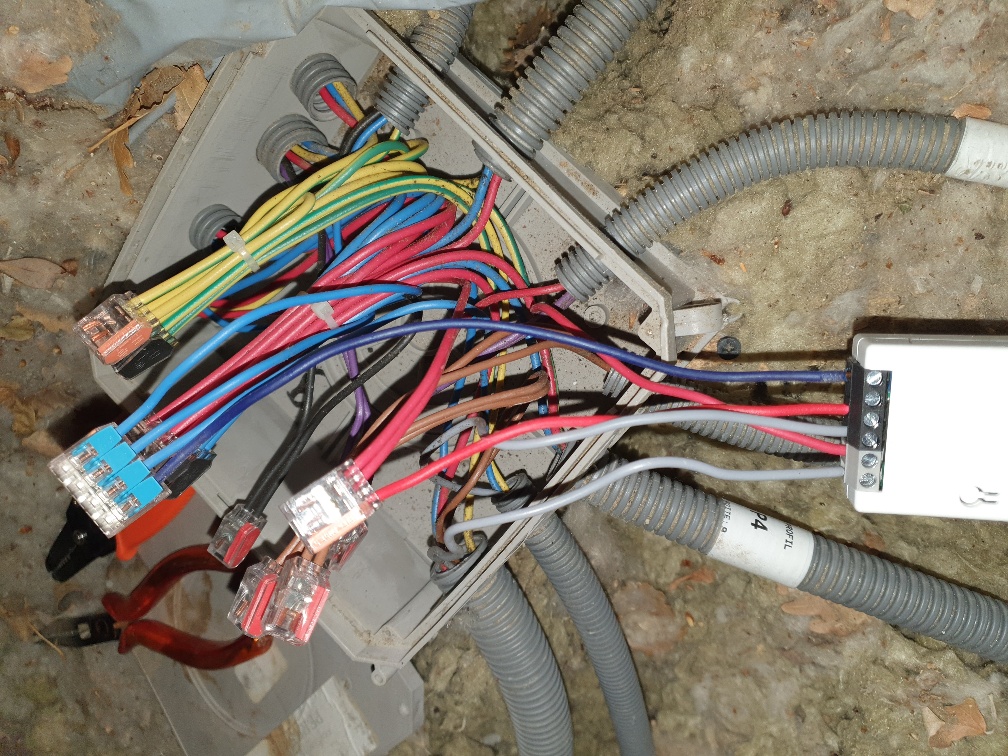

Il ne manque plus que le Neutre à connecter, aller chercher le neutre de la lampe, ici j’ai remplacé un connecteur 3 fils par un Wago 4 fil et ajouté un câble bleu vers le bornier Nin du Sonoff.
C’est terminé !!! C’est véritablement simple à réaliser.
Résultat

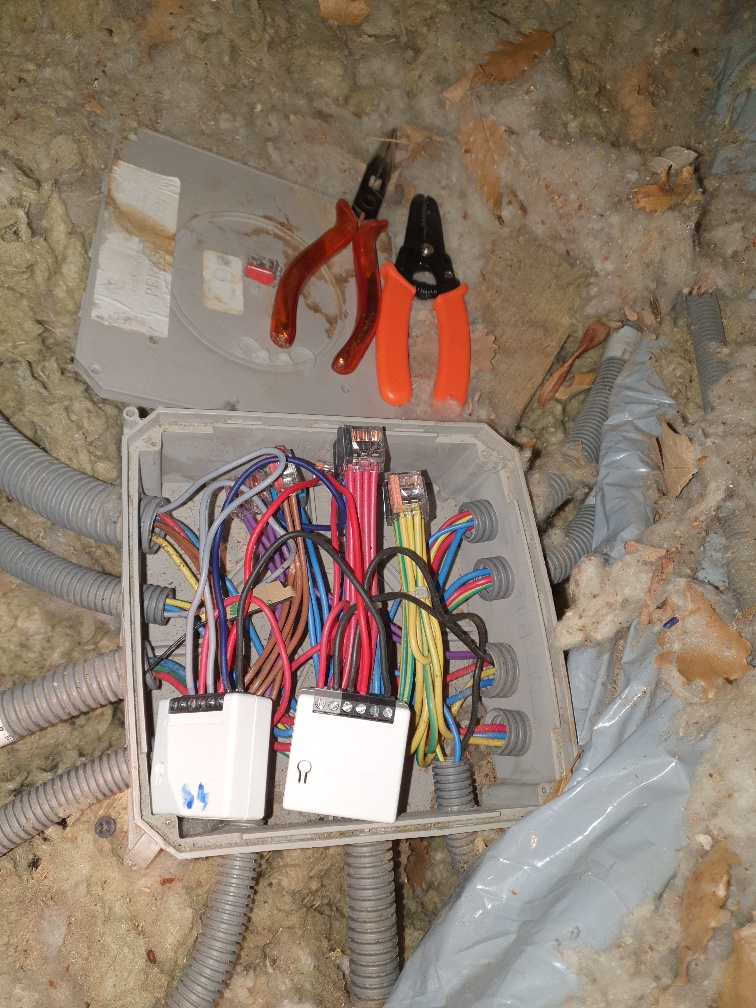

J’en ai profité pour câbler deux chambres en quelques minutes sur le même principe, voici le résultat
