Ce tutoriel complet explique le câblage précis, la configuration Zigbee2MQTT, l’intégration Home Assistant et Alexa. Un bouton unique dashboard + retour d’état réel + commande vocale « Alexa ouvre le portail ».

Mes trois objectifs domotisation portail

J’ai fixé trois objectifs précis pour domotiser mon portail battant Came équipé d’une carte de commande ZL180.

• Un seul bouton sur le dashboard Home Assistant actionne le portail via une séquence impulsionnelle précise : contact sec ON pendant 500 ms, pause 500 ms minimum, puis OFF.
• Retour d’état réel affichant si le portail est ouvert ou fermé à tout moment, grâce à un capteur de position.
• Commande vocale simple avec Alexa : « Alexa, ouvre le portail » ou « Alexa, ferme le portail ».

Ce tutoriel remplace l’ancien utilisant le module QS-Zigbee-S10-C03 qui causait des déconnexions fréquentes du réseau Zigbee. Article obsolète : Domotisation QS-Zigbee-S10-C03.

Ma carte de commande Came ZL180

Mon portail battant fonctionne avec la carte électronique Came ZL180 qui gère tous les mouvements, les sécurités et les fins de course.

Notice technique officielle complète : Télécharger PDF ZL180.

Borniers commande carte ZL180

Toutes les connexions domotiques se branchent sur les borniers en bas à droite de la carte ZL180. Ces 10 bornes permettent la commande du portail et la lecture des états.

Commande ouverture/fermeture portail

La carte ZL180 commande l’ouverture/fermeture par un contact sec (sans tension) entre les bornes 2 (COM) et 7 (IMP). Un contact sec signifie simplement fermer le circuit électrique sans appliquer de tension.

• Fermer le contact bornes 2-7 pendant exactement 500 millisecondes (0,5 seconde).
• Maintenir une pause d’au moins 500 ms avant nouvelle commande.
• Ouvrir le contact (OFF) pour terminer l’impulsion.

Cette séquence impulsionnelle est obligatoire et décrite page 8 de la notice ZL180.

Retour d’état ouvert/fermé portail

La carte ZL180 ne fournit pas de contact sec direct pour l’état du portail. Elle délivre un signal 24V entre les bornes 5 (COM) et 10 (OUV) quand le portail est totalement ouvert.

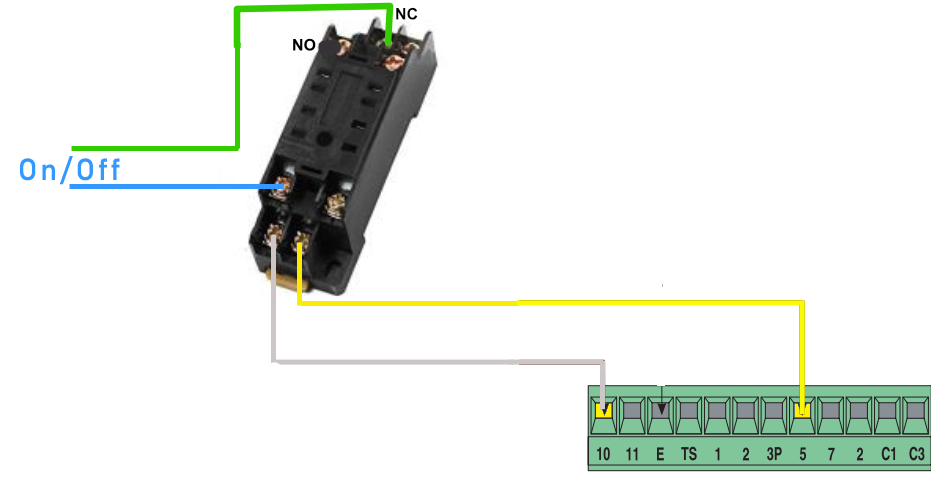

Pour convertir ce signal 0/24V en contact sec compatible domotique, j’installe un relais 24V IEC255 dans le boîtier Came. Le relais isole électriquement les circuits et crée un contact sec simple ouvert/fermé.

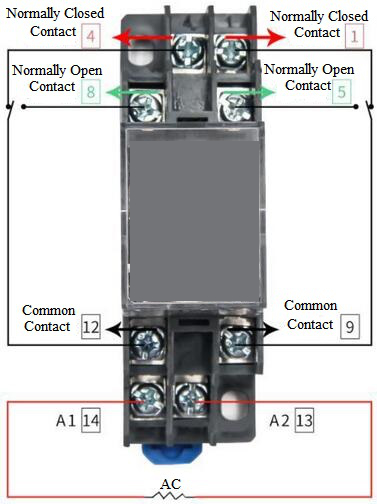

Voici mon relais IEC255 monté sur support DIN dans le boîtier Came :

Configuration DIP switches cruciale

Problème fréquent : certaines impulsions ne sont pas prises en compte. La cause est souvent la fonction « Stop » activée sur le DIP switch 2 de la carte ZL180. Cette fonction arrête le portail à chaque impulsion reçue.

Solution : positionner impérativement le DIP2 sur OFF pour permettre les commandes partielles (ouverture/fermeture normale).

Mon choix module Zigbee MOES

J’ai testé plusieurs modules mais choisi le MOES ZM-102-M pour sa stabilité Zigbee, son prix abordable et ses fonctions complètes pour portail.

• IOMZB-110 FRIENT : Excellent mais 60€.
• Smart Switch ZG-005-RF : 4 sorties à 18€ mais pas d’entrée.
• NODON SIN-4-1-20 : Pas d’entrée contact sec.
• MOES ZM-102-M choisi à 17,90€.
• QS-Zigbee-S10-C03 : Déconnexions fréquentes, abandonné.

Le MOES ZM-102-M-MS inclut alimentation 230V, sortie impulsionnelle, entrée contact sec et capteur magnétique. Version ZM-102-M = module seul sans capteur.

Où acheter cet équipement ?

Voici le lien vers la page dédiée au ZM-102-M. J’y ai référencé les vendeurs et les prix.

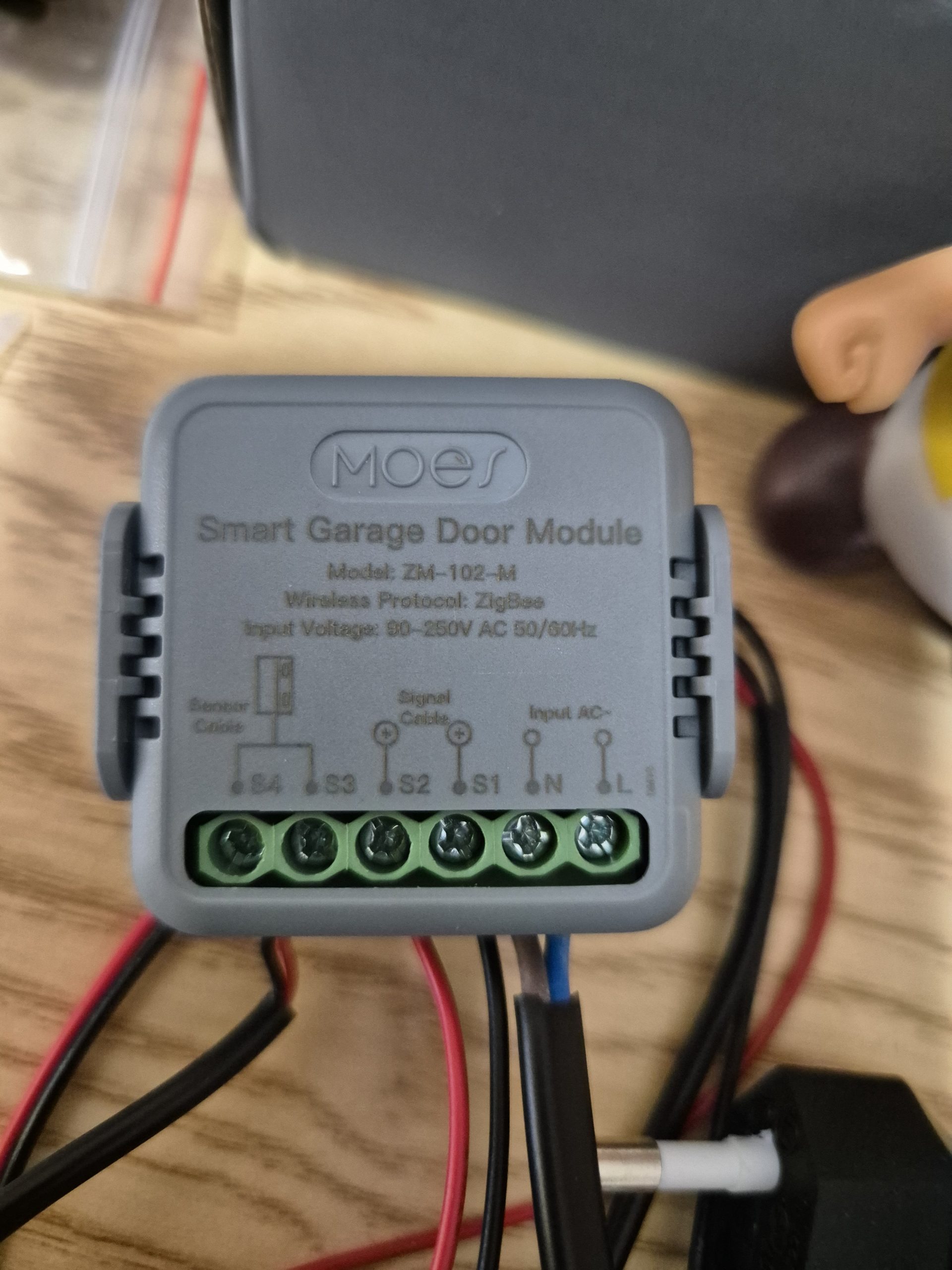

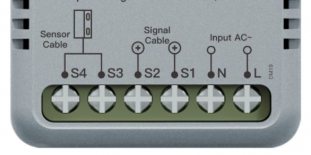

Brochage précis MOES ZM-102-M

• L et N : Alimentation 230V phase + neutre.
• S4-S5 : Entrée contact sec (connecté au relais IEC255 pour état portail).
• S1-S2 : Sortie impulsionnelle vers bornes 2-7 carte ZL180.

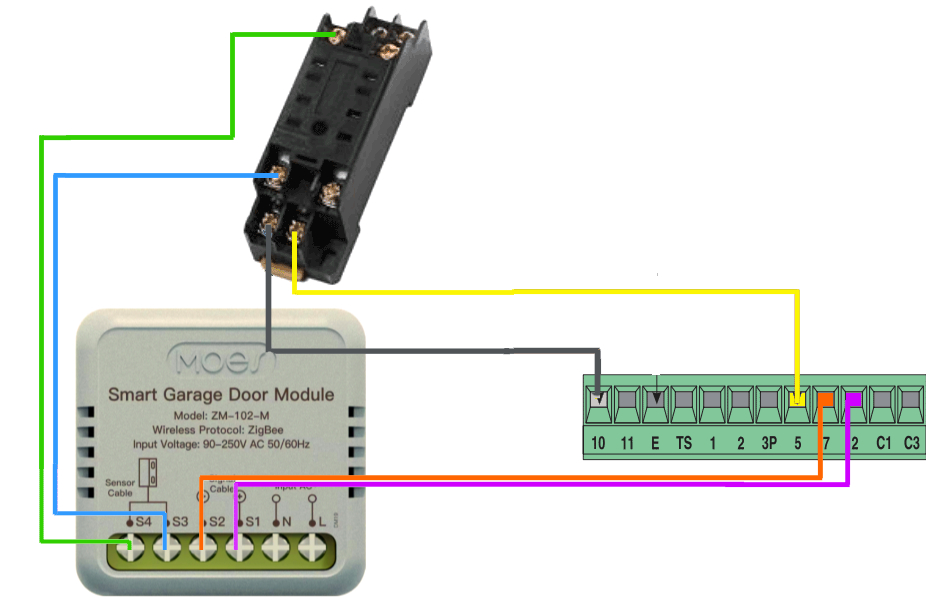

Schéma câblage complet portail

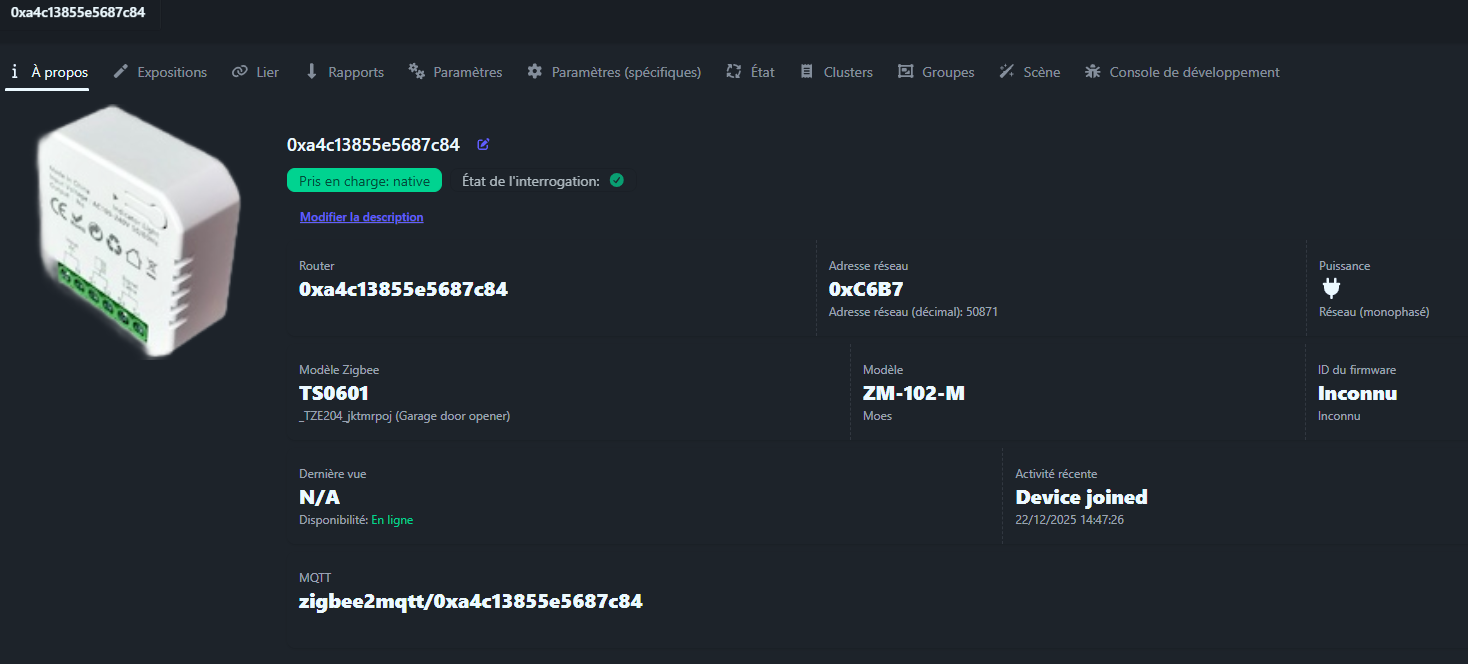

J’appaire le module Zigbee2MQTT

Mise sous tension = mode appairage automatique (LED bleue clignote 10 min). Bouton appairage derrière le module. Placer temporairement près du coordinateur Zigbee si distance importante.

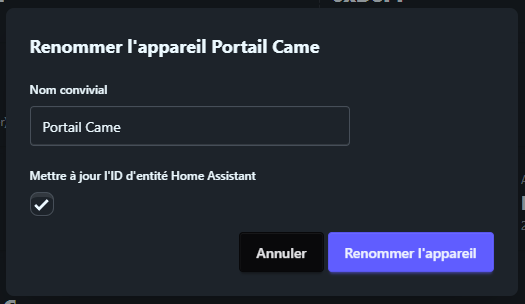

Dans Zigbee2MQTT en mode « Permit Join », le module apparaît comme _TZE200_fabuwqzo_ts0601. Je le renomme « Portail Came ».

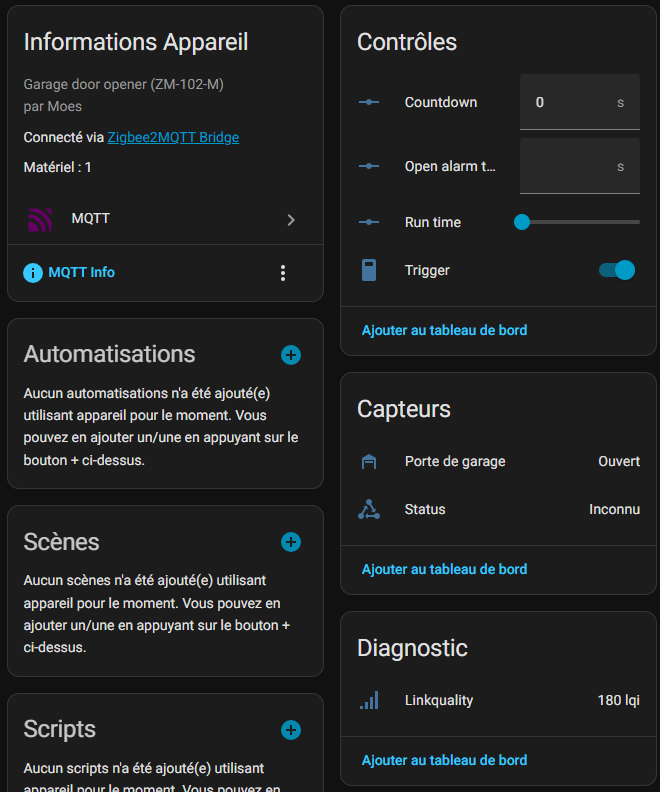

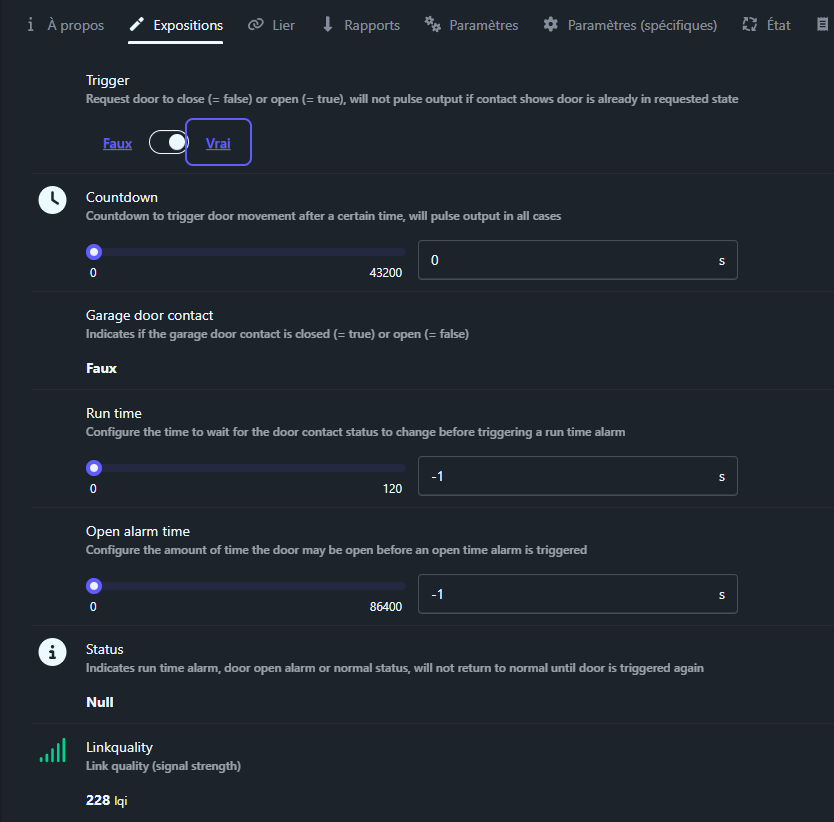

Fonctionnalités exposées MOES

Le module expose ces propriétés essentielles :

• trigger (binary) : Envoie impulsion S1-S2. true=ouvrir, false=fermer. Intelligence : n’envoie pas si état déjà correct.
• garage_door_contact (binary) : État S4-S5. true=fermé, false=ouvert.
• countdown (0-43200s) : Impulsion forcée après délai.
• run_time (-1 à 120s) : Timeout mouvement. Alarme si dépassé.
• status : Normal / RunTimeAlarm / OpenTimeAlarm.

Intégration automatique Home Assistant

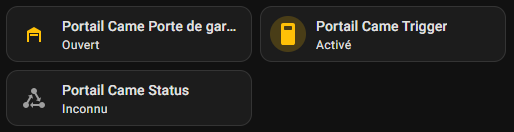

Les entités apparaissent automatiquement dans Home Assistant après redémarrage ou actualisation Zigbee2MQTT.

• binary_sensor.portail_came_garage_door_contact : État réel (off=fermé, on=ouvert).
• switch.portail_came_trigger : Bouton impulsion (ON 500ms puis auto-OFF).
• sensor.portail_came_status : Statut module.

Ma configuration Cover Portail

Je crée une entité Cover unifiée combinant l’état réel (binary_sensor) et la commande (switch). Un Cover Home Assistant représente tout élément ouvrable : portail, porte, volet roulant.

Ajouter dans configuration.yaml sous template → cover :

- cover:
  - name: Portail
    unique_id: cover.portail
    device_class: gate
    icon: >
      {% if is_state('binary_sensor.portail_came_garage_door_contact', 'off') %}
        mdi:gate
      {% else %}
        mdi:gate-open
      {% endif %}
    state: >
      {% if is_state('binary_sensor.portail_came_garage_door_contact', 'off') %}
        closed
      {% else %}
        open
      {% endif %}
    open_cover:
      - service: script.actionne_le_portail_toogle
    close_cover:
      - service: script.actionne_le_portail_toogle

Mes boutons dashboard portail

Version simple button-card

type: custom:button-card
show_name: false
tap_action:
  action: toggle
  entity: cover.portail
state:
  - value: closed
    color: gray
  - value: open
    color: red

Version avancée picture-elements

- type: custom:button-card
  color_type: card
  entity: cover.portail
  show_name: false
  tap_action:
    action: toggle
  state:
    - value: open
      color: "#4f010a"
      icon: mdi:gate-open
      styles:
        card:
        - animation: blink 2s ease infinite
    - operator: default
      color: "#49556c"
      icon: mdi:gate
      styles:
        card:
        - height: 110px
        - width: 110px
  style:
    top: 93%
    left: 5%

Alexa commande vocale portail

Exposer l’entité cover.portail vers Alexa pour contrôle vocal.

1. Paramètres → Assistants vocaux → « x entité(s) à exposer ».
2. Sélectionner cover.portail.
3. Commandes : « Alexa, ouvre le portail », « Alexa, ferme le portail ».

Bonus impulsion visuelle

Confirmation visuelle immédiate de l’envoi d’impulsion par icône clignotante. Créer input_boolean.impulsion_portail via Paramètres → Appareils & Services → Helpers → Interrupteur.

type: custom:button-card
entity: input_boolean.impulsion_portail
name: Impulsion Portail
show_state: false
show_name: false
icon: mdi:access-point
styles:
  icon:
    - color: |
        [[[
          if (entity.state === 'on') return '#39FF14';
          return 'transparent';
        ]]]
    - animation: |
        [[[
          if (entity.state === 'on') return 'blink 0.4s linear infinite';
          return 'none';
        ]]]
  card:
    - width: 150px
    - height: 150px
    - border-radius: 12px
    - background-color: transparent
    - box-shadow: none

Script actionne_le_portail_toogle (à créer dans scripts.yaml) :

sequence:
  - service: switch.turn_on
    target:
      entity_id: switch.portail_came_trigger
  - service: input_boolean.turn_on
    target:
      entity_id: input_boolean.impulsion_portail
  - delay:
      seconds: 1
  - service: input_boolean.turn_off
    target:
      entity_id: input_boolean.impulsion_portail
alias: Actionne le portail

Documentation technique complète

• Manuel MOES ZM-102-M PDF
• Liste compatibilités portails MOES

Forum échanges retours expérience

Questions, retours d’expérience, schémas complémentaires : Discussion forum HACF.
