Flasher le Sonoff POW R3, est véritablement archi-simple à flasher (en comparaison avec d’autres modules qui ne rendent pas accessible le GPIO0).
Ouvrir le module, rien à souder
Les développeurs Sonoff sont des magiciens, ils ont pensé à la communauté de bidouilleurs, ils ont soudé d’origine les 4 pâtes de connexion.
Préparer le FTDI232 avant de le connecter à l’ordinateur
Le FTDI232 vous permettra à votre ordinateur de dialoguer via un port Série avec le Sonoff.
Dans un premier temps, pensez à bien mettre le cavalier sur 3.3V (comme sur l’image)
Pour la connexion du Sonoff Pow R3 au FTDI232, voici la correspondance :
- 3V3 sur VCC
- GND sur GND
- ETX sur Rx
- ERX sur Tx
Ne branchez pas le fil VCC/3V3 pour l’instant mais connectez le FTDI232 au PC pour qu’il soit reconnu et qu’un port COM apparaisse.
Préparer le logiciel de Flashage
Attention, ce Sonoff est équipé d’un ESP 8266.
Page de téléchargement de la dernière version de ESPEasy :
- https://github.com/letscontrolit/ESPEasy/releases
- Télécharger le dernier fichier ESPEasy_ESP82xx_mega-xxxxxxxx.zip
- Enregistrer le fichier ZIP, le décompresser dans un dossier

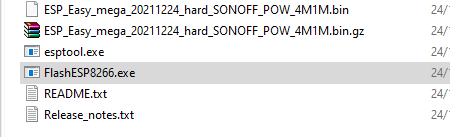

- Aller dans bin et copiez le fichier ESP_Easy_mega_xxxxxxxx_hard_SONOFF_POW_4M1M.bin dans le dossier précédent (celui où se trouve FlashESP8266.exe

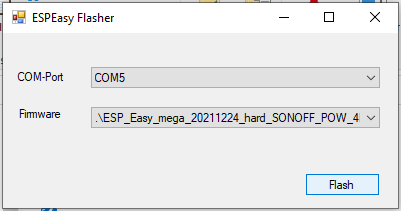

- Lancer FlashESP8266, Sélectionner le port du FTDI232 et le fichier ESP_Easy_mega_xxxxxxxx_hard_SONOFF_POW_4M1M.bin, ne pas appuyer sur Flash.
- Appuyer sur le petit bouton de gauche sur le Sonoff Pow R3, laissez le bouton appuyé et connecter le connecteur VCC/3V3. (Cela place l’équipement en mode programmation)
- Lancer le Flash en appuyant sur Flash

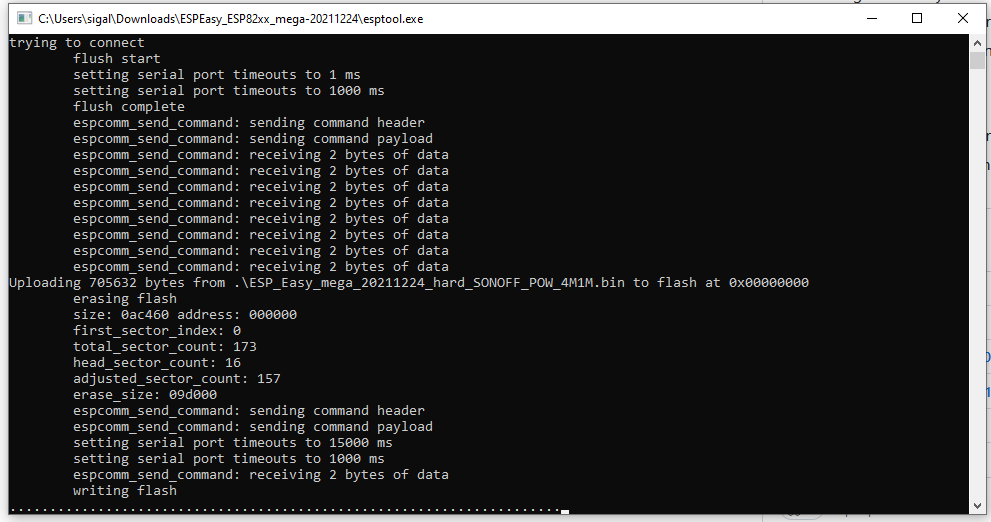

En cas de message d’erreur, recommencer sinon le flashage débute :
- Quand c’est terminé, vous êtes prévenus :
Une fois le Sonoff flashé, il faut le raccorder au réseau WIFI
Pour cela, comme la procédure est identique à tous les Sonoff, vous pouvez regarder cet article : Après le Flashage, raccorder un Sonoff au réseau WIFI et mettre un lien avec Jeedom
