🎯 No más viajes de ida y vuelta delante del panel eléctrico !!

Seré honesto, ya que tengo los Kaiweets KTL01, Me siento mucho más sereno antes de tocar un circuito eléctrico.

Pero todavía hay una pequeña cocina que me encuentro regularmente: sé cómo cortar un interruptor, sé cómo comprobar que un enchufe está apagado, pero no siempre sé qué disyuntor alimenta el zócalo en el que quiero intervenir.

Resultado: Voy a la placa, corto un interruptor, subo, pruebo el enchufe, vuelvo a bajar, pruebo el siguiente... Y a veces corto varios circuitos para estar tranquilo.

Es exactamente para este tipo de situación que quería probar el Kaiweets KT301E, un localizador de disyuntores digitales.

La idea es simple: un transmisor se enchufa en el zócalo para ser identificado, luego se pasa un receptor frente a los interruptores automáticos en la centralita. Cuando se encuentre el circuito correcto, el dispositivo lo indicará claramente.

Aquí está mi retroalimentación después de varios usos en situaciones concretas.

⚡ Por qué este localizador en mi caja de herramientas de automatización del hogar

Instalo muchos equipos de automatización del hogar: enchufes Zigbee, módulos detrás de interruptores, sensores, fuentes de alimentación, sirenas, varias cajas.

Y antes de cada instalación, a menudo hay un paso eléctrico.

El problema no es solo cortar energía. Es decir, saber: qué circuito cortar.

Con mi KTL01, Verifico la presencia de tensión. Con el KT301E, quiero identificar el interruptor en cuestión sin ir y venir entre la pieza y la placa.

El KT301E está diseñado para identificar rápidamente el interruptor conectado a un enchufe o punto de uso, gracias a un transmisor conectado al enchufe y un receptor que pasa por delante de la centralita.

Pero no se limita a esta función: el transmisor también sirve como probador de enchufe y permite controlar el estado del cableado, la presencia de voltaje de red y la protección por disyuntor.

Para un bricolaje, es una herramienta que complementa bien el KTL01: uno alerta sobre la presencia de voltaje, el otro ayuda a encontrar el interruptor correcto.

🏢 ¿Quién es Kaiweets?

Kaiweets es una marca china especializada en dispositivos y herramientas de medición eléctrica tanto para profesionales como para particulares.

Yo ya había probado sus KTL01, un probador de voltaje sin contacto que me convenció de su simplicidad y formato de lápiz. El KT301E pertenece a la misma lógica: una herramienta accesible, diseñada para intervenciones cotidianas.

Aquí, ya no estamos hablando solo de detectar un voltaje, sino de encontrar el circuito que alimenta una salida.

🔍 Por qué elegí el KT301E entre los modelos Kaiweets

Kaiweets ofrece varios localizadores de disyuntores, con funciones más o menos avanzadas. Estos son los modelos que he identificado:

Modelo	Tipo	Ubicación del disyuntor	Ensayo del zócalo	Prueba RCD / GFCI	NCV	Pantalla
KT301E	Localizador de interruptores de circuito + probador de enchufe	Sí	Sí	Sí	Sí	LCD retroiluminado
KT301P	Localizador de interruptores de circuito + probador de enchufe	Sí	Sí	Sí	Sí	LCD retroiluminado
KT301	Localizador de interruptores automáticos	Sí	No	No	No	LED / indicador

Mi elección de KT301E abordó una serie de criterios:

• Ubicación del disyuntor : Esta es la función principal que me interesa, evitar cortar varios circuitos a ciegas.
• Probador de enchufe incorporado : el transmisor también hace posible controlar el cableado y el voltaje
• Ensayo de DMC / diferencial : práctico para verificar rápidamente que se activa un DDR
• Modo NCV : el receptor también puede detectar un voltaje sin contacto
• Pantallas LCD retroiluminadas : más legible que los LED simples, especialmente en una sala técnica oscura
• Versión europea : operación en el sector europeo, por lo tanto adaptada a una instalación francesa
• Kit de formato : transmisor para el zócalo, receptor para el arreglo

El KT301P está muy cerca, incluidas las funciones de prueba GFCI y NCV. El KT301 más básico se centra en la ubicación del disyuntor.

Para mi uso, el KT301E ofrece el mejor compromiso entre la localización de disyuntores, el control de enchufes y la prueba diferencial.

🔍 I comprobar el modelo recibido

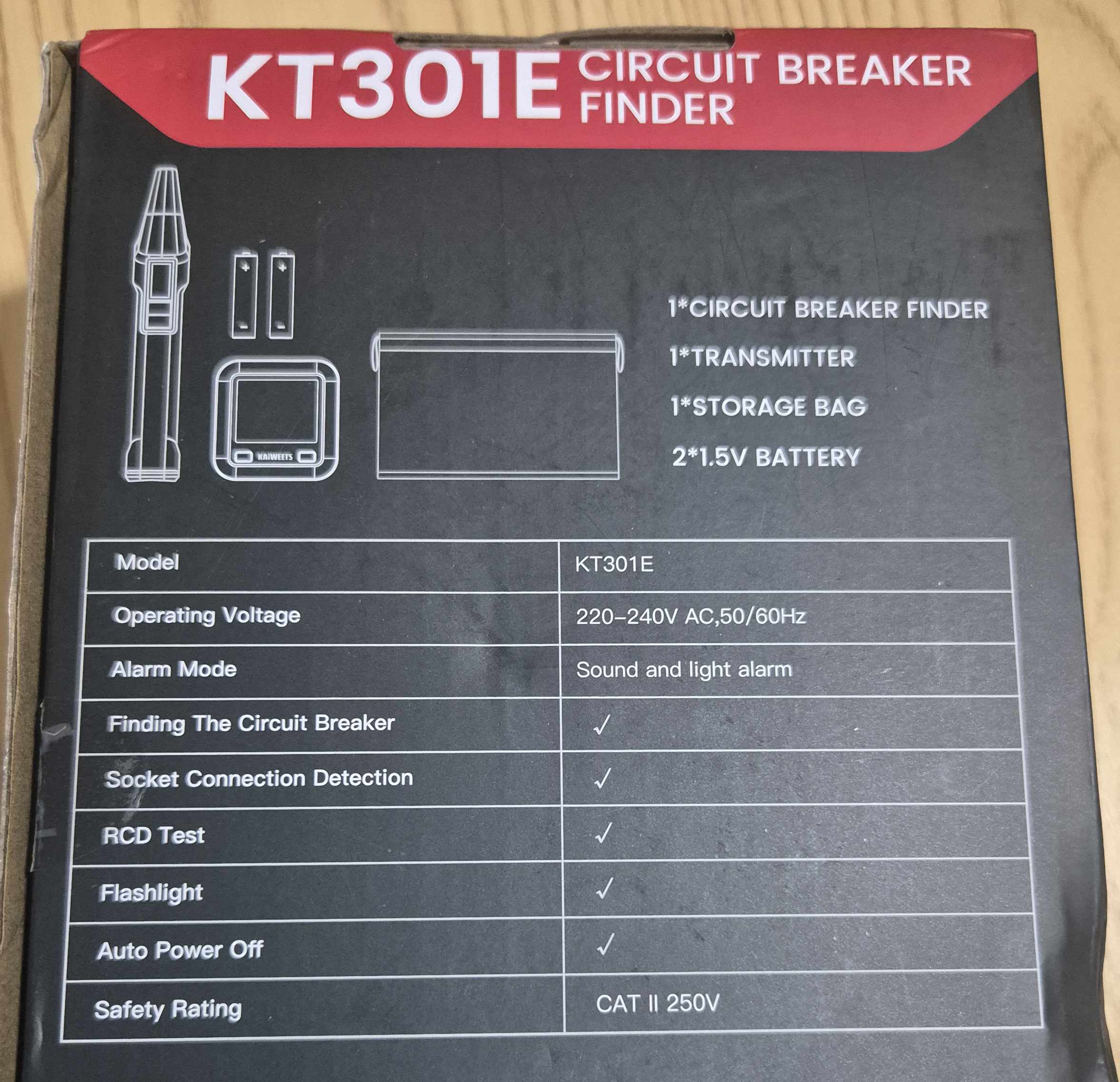

• En el cartón : referencia visible KT301E
• Tipo de equipo : Localizador digital del disyuntor con el probador del zócalo
• Composición : Transmisor + receptor
• Función principal : identificación del disyuntor que suministra una toma de corriente
• Funciones relacionadas : control del enchufe, prueba del RCD, detección del NCV
• Fuente de alimentación : Baterías AAA, que se instalarán en el transmisor y el receptor
• Tensión de funcionamiento : compatible con el sector europeo

🛒 ¿Dónde comprar el Kaiweets KT301E?

Aquí está el enlace a la página dedicada a KT301E.

Hice referencia a los vendedores y los precios.

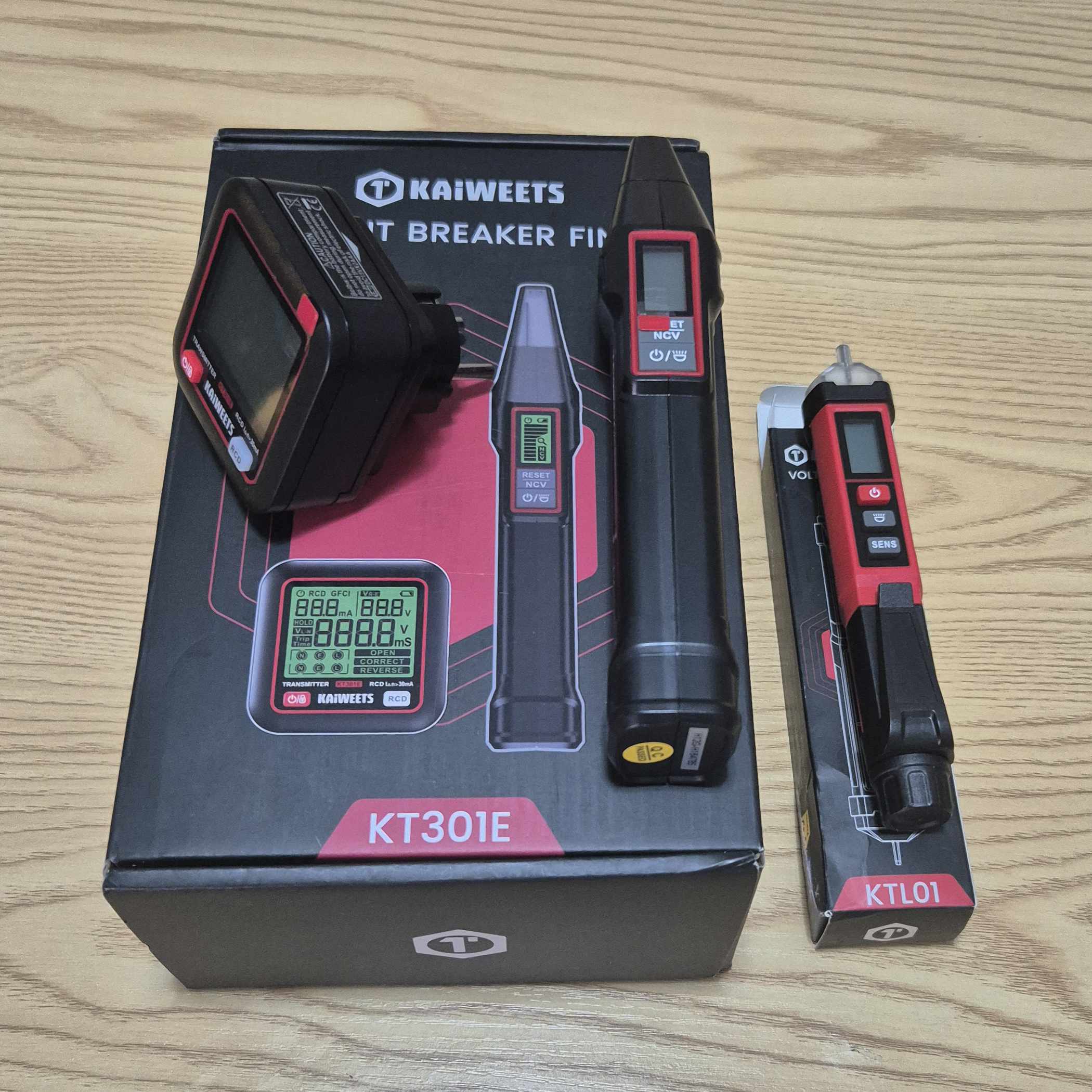

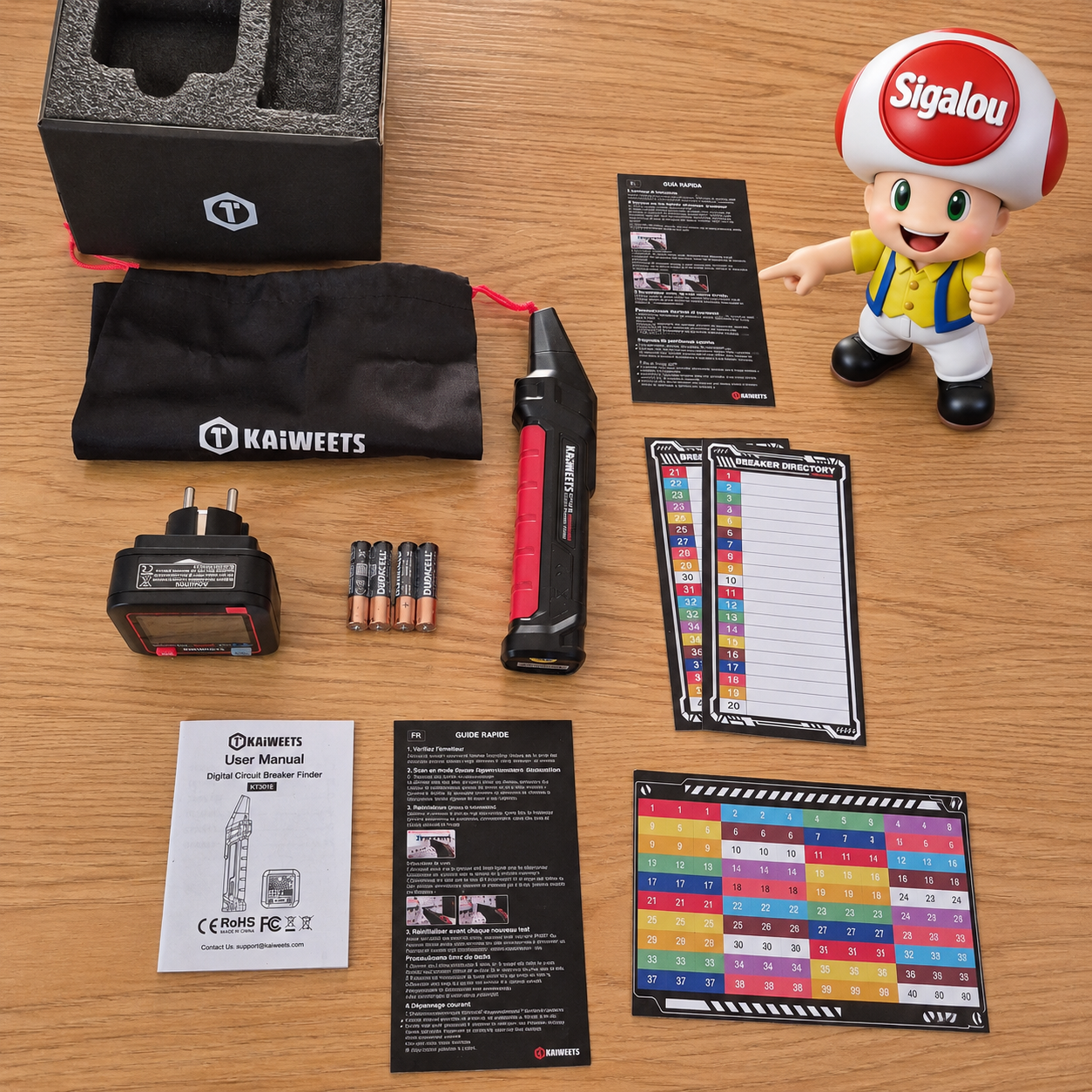

📦 Unpacking y Primeras Impresiones

En la recepción, desempaco todo: transmisor, receptor, baterías AAA, instrucciones.

El kit consta de dos componentes distintos:

• Emisor : se enchufa directamente en el zócalo para ser identificado

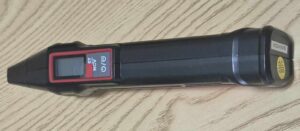

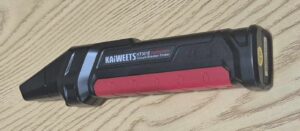

• El receptor : sucede delante de los interruptores automáticos de la placa

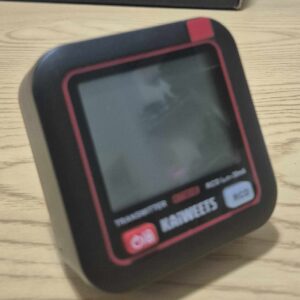

Mi primer reflejo es comparar el tamaño de los dos casos. El transmisor es compacto y se conecta a un enchufe. El receptor es un poco más grande, con una pantalla LCD y una lámpara incorporada.

El conjunto da la impresión de un producto simple, sin lujos, pero bien pensado para uso doméstico.

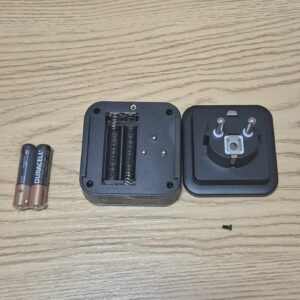

🔧 Encendido: Instalo las baterías

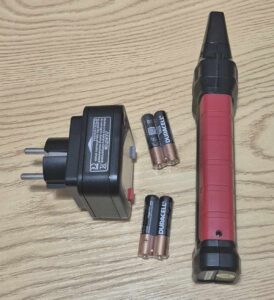

Observo que las baterías suministradas son Duracell, pero sigue siendo una buena marca de calidad, felicitaciones al fabricante.

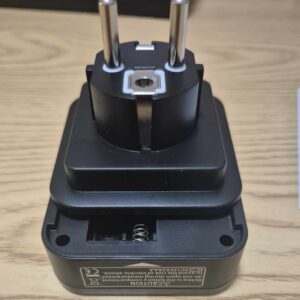

Las baterías no están preinstaladas. Por lo tanto, abro el compartimiento del transmisor e inserto las baterías AAA de acuerdo con la polaridad.

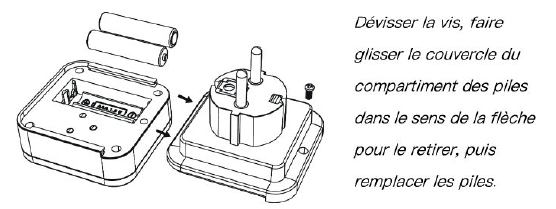

Sobre el emisor, el manual explica:

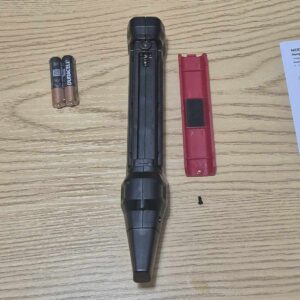

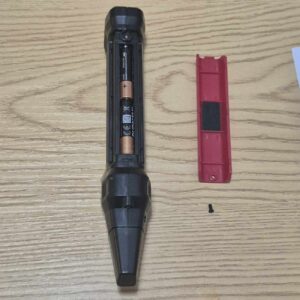

Hago la misma operación en el receptor.

Una vez que las baterías están en su lugar, enciendo ambos dispositivos. Las pantallas se iluminan con luz de fondo.

El aparato tiene un apagado automático después de un período de no uso, lo que evita las baterías vacías después de un uso ocasional.

🏡 Primera prueba: Controlo un zócalo

Antes de empezar a buscar un disyuntor, empiezo con la función más inmediata: la prueba del zócalo.

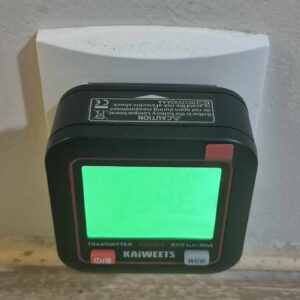

Conecto el transmisor a una toma de corriente en la sala de estar.

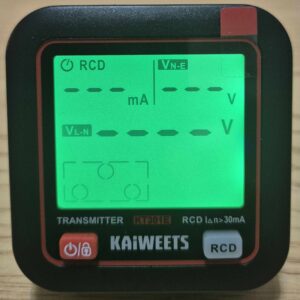

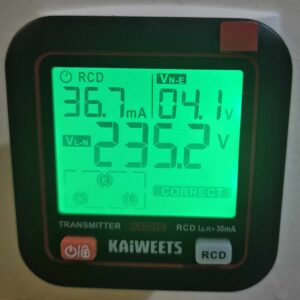

A continuación, la pantalla muestra información sobre el voltaje y el estado del cableado. Este es un buen reflejo antes de conectar equipos de automatización del hogar, especialmente si está trabajando en una instalación antigua.

En una toma de corriente correctamente cableada, la pantalla es clara y estable. Esto es tranquilizador, especialmente antes de instalar un enchufe o módulo conectado detrás de un interruptor.

Me sorprende durante unos segundos diciéndome a mí mismo, bueno, él está en francés, me dice «CORRECT» y luego me doy cuenta de que esto también se dice que es correcto en inglés 🤣En cualquier caso, sea cual sea el idioma, ya es una buena señal.

⚡ I prueba el diferencial 30 mA

A continuación, pruebo la función de DMC, es decir, el ensayo diferencial.

En Francia, hablamos más a menudo de DDR ou de différentiel 30 mA. Le principe est simple : j’appuie sur le bouton RCD de l’émetteur…

Que se passe t il ?

Le différentiel 30 mA qui protège cette rangée se déclenche : les circuits placés sous sa protection ne sont alors plus alimentés. On voit que la lumière se coupe également, elle est dans la même rangée.

L’émetteur reste allumé et conserve le résultat à l’écran. Je peux donc prendre le temps de lire les différentes indications.

Sur mon test, le KT301E affiche un courant de 37,4 mA et un temps de déclenchement de 51 ms, soit 0,051 seconde. Le différentiel a donc réagi rapidement à la sollicitation du testeur.

Attention à ne pas confondre les deux valeurs : les milliampères (mA) correspondent au courant de test affiché par l’appareil, tandis que les millisecondes (ms) correspondent au temps de déclenchement enregistré.

La valeur de 37,4 mA ne doit pas être présentée comme une mesure précise du seuil réel de mon différentiel : je rapporte ici ce que le KT301E affiche pendant ce test.

L’indication « PAS », accompagnée du fond vert, signifie que l’appareil considère le test comme réussi. Quant à « HOLD », cela indique que le résultat est maintenu à l’écran : je lis le résultat mémorisé, et non une mesure qui continue d’évoluer.

Le manuel précise également un point important : si le temps de déclenchement dépasse 100 ms, soit un dixième de seconde, l’écran passe à l’orange et affiche « Err ».

Sur mon essai, le temps enregistré est de 51 ms : je suis donc en dessous de ce seuil.

Je garde toutefois une nuance importante : les 100 ms correspondent au critère d’alerte retenu par le KT301E pour ce test. Ce n’est pas une limite réglementaire universelle permettant, à elle seule, de déclarer n’importe quel différentiel conforme ou défectueux.

Ce qui m’intéresse ici, c’est de vérifier concrètement la réaction de la protection : j’ai lancé le test depuis une prise, le différentiel de la rangée s’est déclenché et le KT301E a enregistré son temps de réaction.

C’est une fonction intéressante pour vérifier rapidement qu’un différentiel se déclenche.

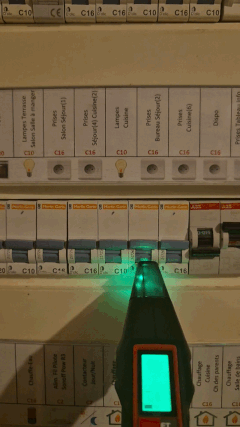

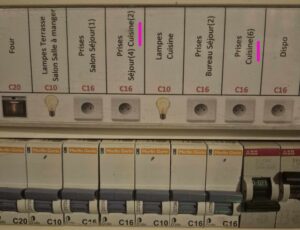

🔎 La prueba principal: encuentro el interruptor correcto

Ahora vayamos al meollo del asunto: encuentre el interruptor que alimenta un enchufe.

Par exemple sur ma rangée qui vient de disjoncter (cf. paragraphe précédent), j’ai un disjoncteur avec mentionné Prises Séjour (4) Cuisine (2) et un autre avec Prise Cuisine (6) donc je peux avoir le doute si je veux savoir où est raccordé une de mes prises de la cuisine.

Elijo un tomacorriente cuyo circuito ya conozco. Esto me permitirá comprobar si el KT301E encuentra el interruptor correcto.

Conecto el transmisor a la toma de corriente.

Luego tomo el receptor y voy delante de la centralita.

El método es simple:

1. Conecto el emisor en el enchufe para ser identificado.
2. Enciendo el receptor.
3. Je l’éloigne du tableau pour le réinitialiser.
4. Vuelvo lentamente delante de cada interruptor, sin saltar de uno a otro.
5. Observo la intensidad de la señal, pitidos e indicaciones en la pantalla.
6. Confirmo cuando el zumbador se vuelve continuo y el led rojo se ilumina.

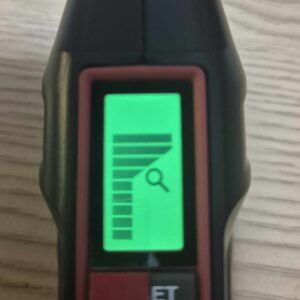

Al principio, la señal es débil. Luego, a medida que me acerco al interruptor correcto, los pitidos se acercan y el indicador del receptor aumenta.

Cuando paso el circuito correcto, el zumbador se vuelve continuo y el led rojo se ilumina.

Je refais ensuite le passage une seconde fois, pour confirmer le résultat. C’est presque magique !

Dans un tableau dense, avec plusieurs disjoncteurs proches les uns des autres, cela permet d’éviter une erreur d’interprétation.

🔄 Prise branchée à l’envers : je teste l’inversion phase/neutre

Je poursuis avec une autre fonction du KT301E : le contrôle de la polarité de la prise.

L’idée est de vérifier si la phase et le neutre arrivent bien aux emplacements attendus par le testeur. Ce contrôle se fait avec l’émetteur branché dans la prise, pas avec le mode NCV du récepteur.

Si le KT301E détecte une inversion phase/neutre, il affiche l’indication correspondante et son rétroéclairage devient orange. L’écran attire donc immédiatement mon attention : il ne retrouve pas la polarité attendue.

A noter que je ne dois faire le test RCD avec une prise dont le câblage est indiqué comme correct, conformément à la notice.

🔦 El modo NCV: detección sin contacto

El receptor también integra un modo NCV, para Voltaje sin contacto, autrement dit une détection de tension sans contact.

Je retrouve ici le principe de mon KTL01 : approcher le détecteur d’une prise ou d’un câble pour repérer la présence d’une tension, sans toucher directement le conducteur.

Mais au premier essai, je cherche un peu comment activer cette fonction ! Il ne suffit pas d’allumer le récepteur : il faut ensuite effectuer un appui long sur la commande de sélection du mode NCV.

J’allume donc le récepteur, puis je maintiens cette commande enfoncée pour basculer en mode NCV. Pour cette utilisation, je n’ai pas besoin de brancher l’émetteur dans une prise : le récepteur fonctionne seul.

Quand le mode est activé, l’écran affiche NCV

Une fois le mode activé, j’approche la pointe du récepteur d’une prise alimentée.

Lorsqu’il détecte une tension, le récepteur émet un signal sonore, la LED de détection devient rouge et une barre à l’écran indique l’intensité du signal reçu. Rien de bien compliqué, cela fonctionne parfaitement.

Attention : cette barre représente une intensité de détection, pas une mesure de tension en volts. Elle ne permet donc pas de lire directement « 230 V » comme sur l’émetteur branché dans une prise.

C’est une fonction pratique pour disposer de ce repérage directement sur le KT301E.

Pour ce besoin précis, je continue toutefois à privilégier mon KTL01 : son format stylo et le réglage de sensibilité sont plus naturels à manipuler pour approcher une prise ou un câble.

Les deux appareils partagent donc la même fonction de base, mais cela ne signifie pas que leurs plages de détection, leur sensibilité ou leur comportement sont identiques.

Et je garde la même règle de sécurité : l’absence de signal ne prouve pas l’absence de tension. Le mode NCV reste une aide au repérage et ne remplace pas une vérification d’absence de tension avec un appareil adapté avant toute intervention.

⚙✘ Mis consejos para usar

• Comience siempre con una captura conocida : esto hace posible comprobar que el transmisor y el receptor están funcionando correctamente
• Restablecer el receptor de forma remota desde la matriz : Este es un paso importante antes de comenzar el escaneo
• Repita el escaneo dos veces : útil cuando la placa es densa o los interruptores automáticos están cerca
• Utilice la lámpara incorporada : muy práctico en una sala técnica oscura
• Salida de prueba antes de manchar : esto ya permite comprobar que el circuito está alimentado y que el cableado parece correcto
• Confirmar resultado : corte el disyuntor identificado, luego verifique que el enchufe esté apagado
• Mantenga el KTL01 al alcance de su mano : el KT301E identifica el circuito, el KTL01 ayuda a comprobar el voltaje antes de intervenir
• Desactivar manualmente después del uso : incluso si existe el apagado automático, prefiero evitar vaciar las baterías innecesariamente

💬 Mi opinión después de varios usos

✅ Fortalezas:

• Muy conveniente para encontrar un interruptor automático sin cortar toda la casa
• Transmisor y receptor fáciles de entender
• Prueba de enchufe integrada, útil antes de una instalación de automatización del hogar
• Détection des inversions phase/neutre, avec indication à l’écran et rétroéclairage orange, à interpréter selon le sens de branchement
• Prueba diferencial de DMC apreciable para verificar que se activa un DDR
• Pantallas LCD retroiluminadas y lámpara integrada
• Modo NCV como bono
• Apagado automático después de la no utilización
• Interesante adición al KTL01

❌ Deficiencias:

• Necesita seguir bien el método para obtener un seguimiento confiable
• El resultado siempre debe confirmarse antes de la intervención
• Menos compacto que un simple probador NCV tipo pluma
• La notificación debe ser más detallada en casos específicos.

Mi veredicto: Los Kaiweets KT301E no reemplaza mi KTL01, lo completa.

El KTL01 sigue siendo mi reflejo para verificar el voltaje antes de tocar un cable o módulo. El KT301E se convierte en mi aliado para encontrar rápidamente el interruptor que alimenta un enchufe.

Para cualquier persona que instale regularmente enchufes, módulos o equipos de automatización del hogar conectados, es una herramienta que puede ahorrar un tiempo valioso y evitar idas y venidas innecesarias entre la habitación y el panel eléctrico.
