Start eines Switches verzögern

[und optional in der Lage sein, seinen Zickbee-Switch neu zu starten]

Hintergrund und Ziel

Ich habe einen sehr leistungsfähigen Synology 2600 Router, aber es dauert einige Minuten, bis er in meinem lokalen Netzwerk voll funktionsfähig ist.

Im Falle eines (verursachten oder erlittenen) allgemeinen Stromausfalls, wenn alle Geräte gleichzeitig wieder eingeschaltet werden, starten auch die Geräte, die sich auf dem POE-Switch befinden, gleichzeitig mit dem Router, der nicht in der Lage ist, ihnen ihre IP-Adresse zuzuweisen (da er seine Initialisierung nicht abgeschlossen hat), kann dies manchmal problematisch sein.

So suchte ich nach einer Möglichkeit, das Einschalten des Schalters um einige Minuten zu verlangsamen.

Ich wollte keine „intelligente Hausautomation“ wie eine gesteuerte Steckdose oder etwas anderes verwenden, ich wollte ein autonomes System, das das Einschalten des Schalters zeitlich verschiebt.

Umgehung des üblichen Betriebsmodus

Dieses Modul ist sehr klassisch ein System, das es ermöglicht, Normal Offen oder Normal Geschlossen mit zwei Modi, einer Verzögerung auf dem ON und einer Verzögerung auf dem OFF zu machen.

Logischerweise müsste für eine klassische Verwendung, wie sie dokumentiert ist, der Zeitverzögerungsmodus auf dem ON und der normalerweise offenen Schaltung verwendet werden.

Ausgehend von der Annahme, dass ein geklebtes Relais mehr verbraucht als ein nicht geklebtes Relais, und unter Berücksichtigung, dass in 99% In der Zeit, in der dieses Modul unter Spannung verwendet wird, verwende ich das Gegenteil des üblichen Modus, d. h.: der Modus Zeit auf OFF und die Schaltung Normalerweise geschlossen.

Anmerkung: Im Falle eines Ausfalls dieses Moduls könnte man sich vorstellen, dass das Relais abspringt, so dass dieser Modus für uns im Falle eines Ausfalls geeignet ist.

Material

Ich habe einen DIN-Verzögerungstimer bestellt. GRT8-EC-Referenz der Marke GEYA. (12€ inklusive Hafen)

Funktionsweise dieser Ausrüstung

In meinem Fall ist dies der Modus Delay aus die verwendet werden muss, d. h. eine Verzögerung beim Umschalten auf OFF, sodass der Schalter nach rechts geht.

Die 3 kleinen T-Parameter ermöglichen die Konfiguration des Verzögerungsintervalls, auf der Seite des Moduls sind alle Modi beschrieben, ich werde den Modus 1m-10m verwenden, d. h.:

Und um 5 Minuten zu setzen, drehe ich das Rad auf 50%.

Anschluss dieser Ausrüstung

  • Eingang : Dieses Modul wird mit 220V zwischen A1 und A2 (oder A3)
  • Ausgang : Das normalerweise geschlossene wird erlauben, das Relais in 99 nicht zu kleben% Mit der Zeit werden wir die Klemmen benutzen. 15 und 16.

Es ist natürlich der Phase-Draht, den wir durch das Zeitrelais zwischen den Klemmen 15 und 16 abschneiden werden.

[OPTION] Den Switch neu starten

Nachdem ich das oben dargestellte Gerät angeschlossen hatte, dachte ich, dass ich den Din-Timer in einem Gehäuse verstauen sollte. Alle Gehäuse sind mindestens für 2 DIN-Module. Bei dieser Gelegenheit konnte ich ein kleines Modul hinzufügen, das es mir ermöglichen würde, ein OFF/ON zu machen, um den POE-Switch neu zu starten, wenn eine meiner Kameras neu gestartet werden sollte, mein Portier oder jedes Gerät, das mit POE betrieben wird.

Material

Ich suchte nach einem Gerät, das mit Zigbee2MQTT kompatibel und gut integriert war, und bestellte ein ATMS1602Z die unter der Bezeichnung Zigbee Smart Timer Meter.

Ich benötige nicht speziell die Funktion der Spannungsmessung, aber diese Ausrüstung funktioniert sehr gut.

Ich bestellte es für 27,10 € einschließlich Port, geliefert in 10 Tagen.

Funktionsweise dieser Ausrüstung

Ich verwende keinen Schalter, sondern nur die Ausrüstung, um in einem Skript von Jeedom aus fernauszuschalten.

Die Verbindung ist daher sehr einfach:

Anschluss dieser Geräte

Das Schema ist sehr einfach, es bedarf keiner besonderen Bemerkung.

Nota : Es ist immer die Phase, die man abschaltet, die Verbindung des Neutralleiters kann also entweder an der NOut-Klemmen des ATMS oder an einer N-Klemmen der Schaltung erfolgen:

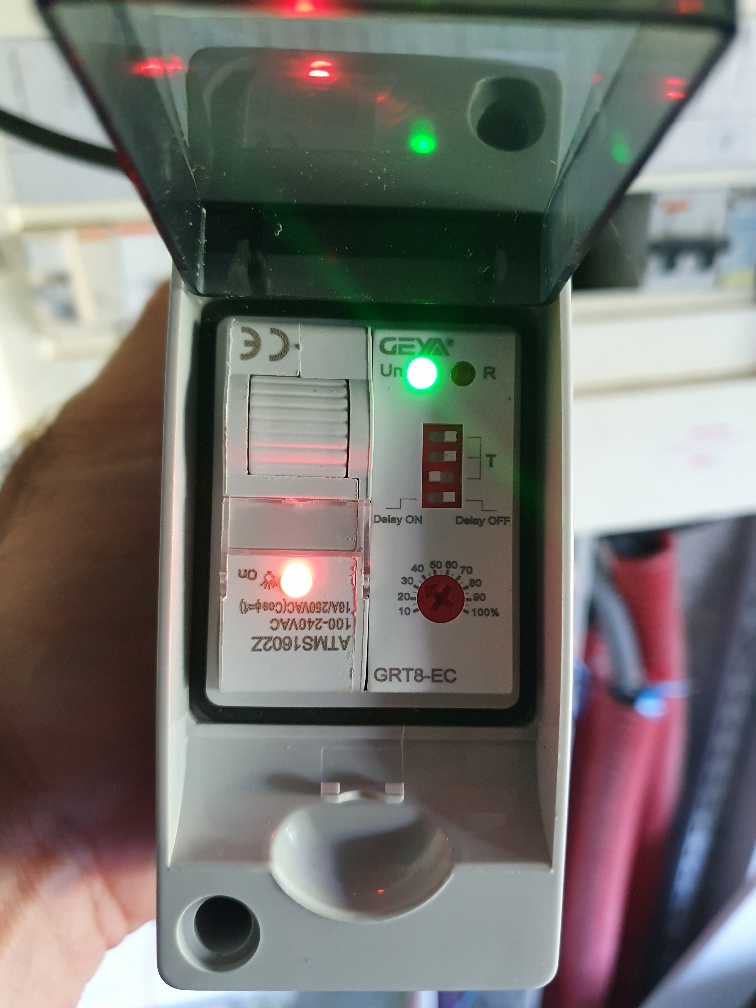

Alles gut in einem DIN-Gehäuse verstauen

Damit es sauberer wird, befindet sich das Ganze in einem DIN-Gehäuse (7.12€)

Ja, ich weiß, ATMS steht mit dem Kopf nach unten, es ist nur so, dass es für Verbindungen viel einfacher war 😁
