Domotiser seinen Warmwasserbereiter mit Sonoff POW R3

Die Markteinführung des Sonoff POW R3, der 25A akzeptiert, gibt mir die Idee, mit der Steuerung/Steuerung meines Warmwasserbereiters zu beginnen. Bislang habe ich mich aufgrund der geringen Belastung durch frühere Ausrüstungsgegenstände zurückgezogen.Zusammensetzung des Versorgungssystems des Warmwasserbereiters

Auf meiner Enedis-Tour, die von einem Tag/Nacht gesteuert wird, habe ich (von links nach rechts):

Der Stromzähler, der an zwei Anschlüssen C1 und C2 die Tag/Nacht-Informationen liefert
Schutz der Pilotlinie 2A (20724)
Ein Schaltungsschutzschalter 16A/20A (20726)
Ein Hohlstundenschalter 20A (16736)
Ein Sonoff POW R3
Der Warmwasserbereiter

Angestrebtes Ziel

Durch die Integration eines Sonoff POW R3 in die Schaltung sollen zwei Ziele erreicht werden:

Messen Sie den Verbrauch des Warmwasserbereiters, in der Tat ist die POW-Funktionalität dieser Ausrüstung interessant.
Den Warmwasserbereiter abschalten, wenn das Wasser warm genug ist

Vorbereiten des Sonoff POW R3

Da dieses Gerät leider nicht in den Sonoff DIY-Modus integriert ist, kann der Sonoff-DIY Plugin um ihn mit Jeedom zu verbinden.

Es ist daher notwendig, die Flashen mit ESP Easy Verwenden Sie dann das ESPEasy-Plugin
Wenn Sie blitzen, müssen Sie es Anschluss an das WLAN-Netzwerk und Verbindung zu Jeedom

Wo kann ich diese Ausrüstung kaufen?

Hier ist der Link zu seiner Seite, die dem POWR3. Ich habe auf die Verkäufer und die Preise verwiesen.

Konfiguration von ESP Easy

Sie müssen also zu ESP Easy gehen, das im vorherigen Absatz installiert wurde, um es für unseren Warmwasserbereiter einzurichten.

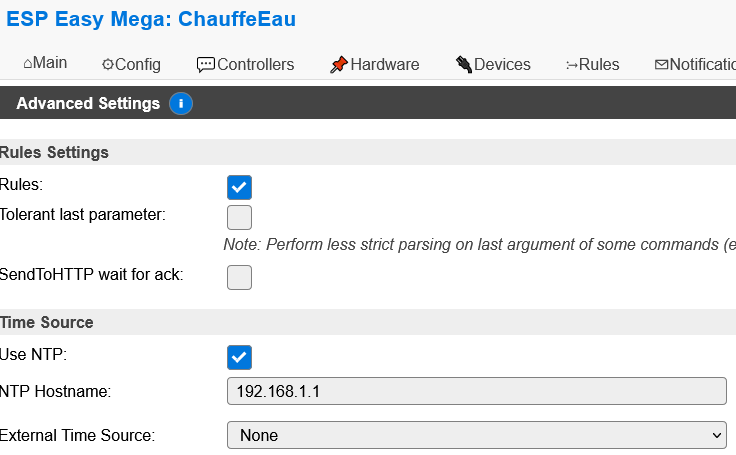

Ich stelle hier eine Reihe von Bildschirmkopien auf, die ausreichen können, um dies zu verstehen. Ich werde Anmerkungen hinzufügen, wenn Sie mir Fragen stellen oder dies zum Verständnis erforderlich erscheint.

Ersetzen Sie in allen Beispielen 192.168.1.100 durch die IP-Adresse Ihres Jeedoms.

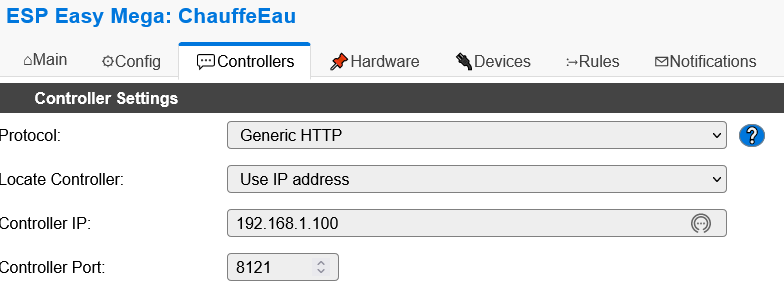

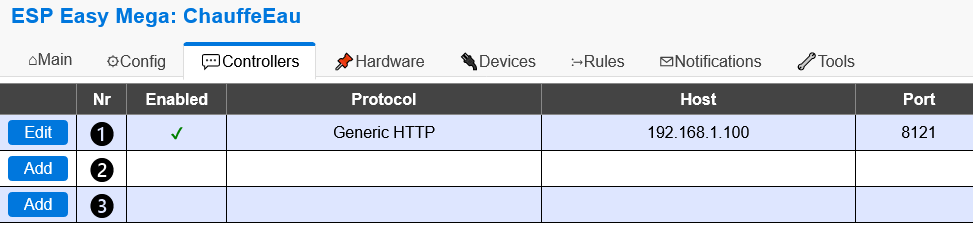

Registerkarte Controller

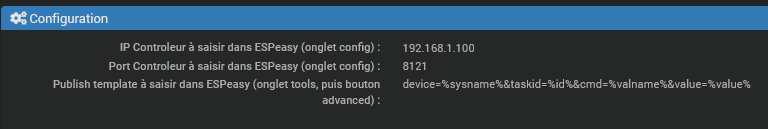

Dies ist die Verbindung zwischen ESPEsay und Jeedom, alle erforderlichen Informationen werden auf dem Config-Bildschirm des Plugins bereitgestellt

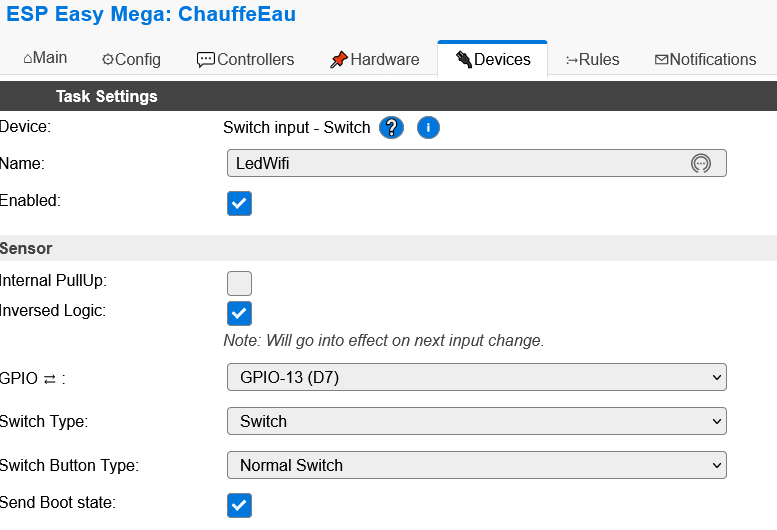

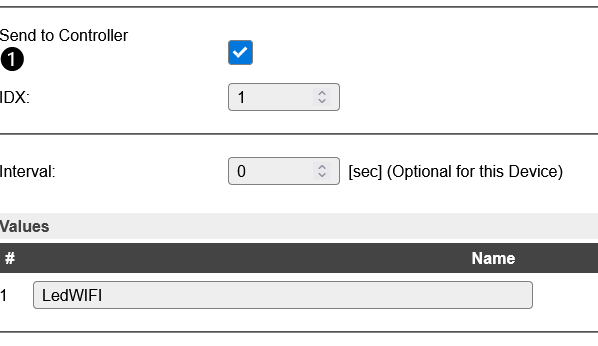

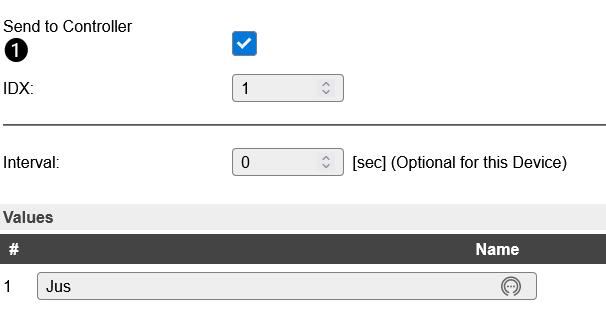

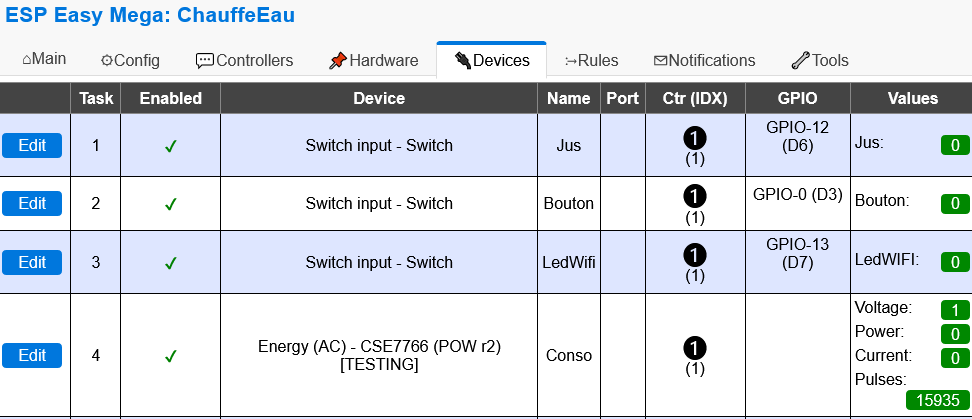

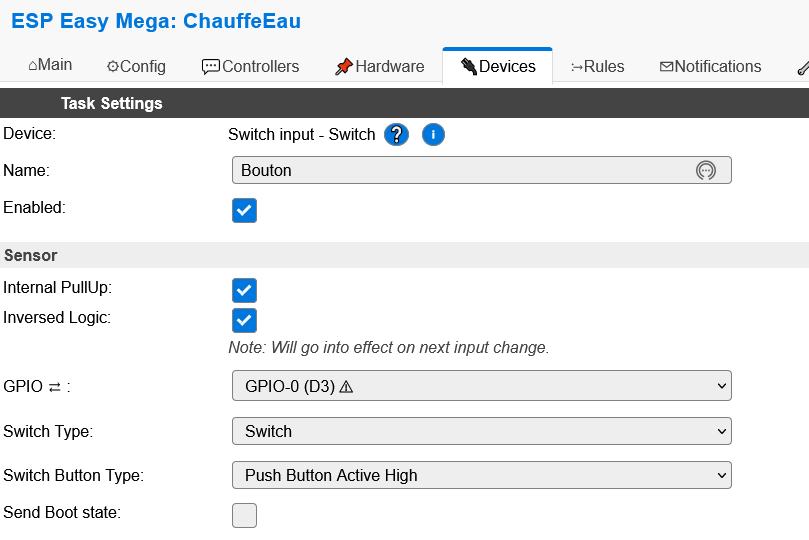

Registerkarte Devices

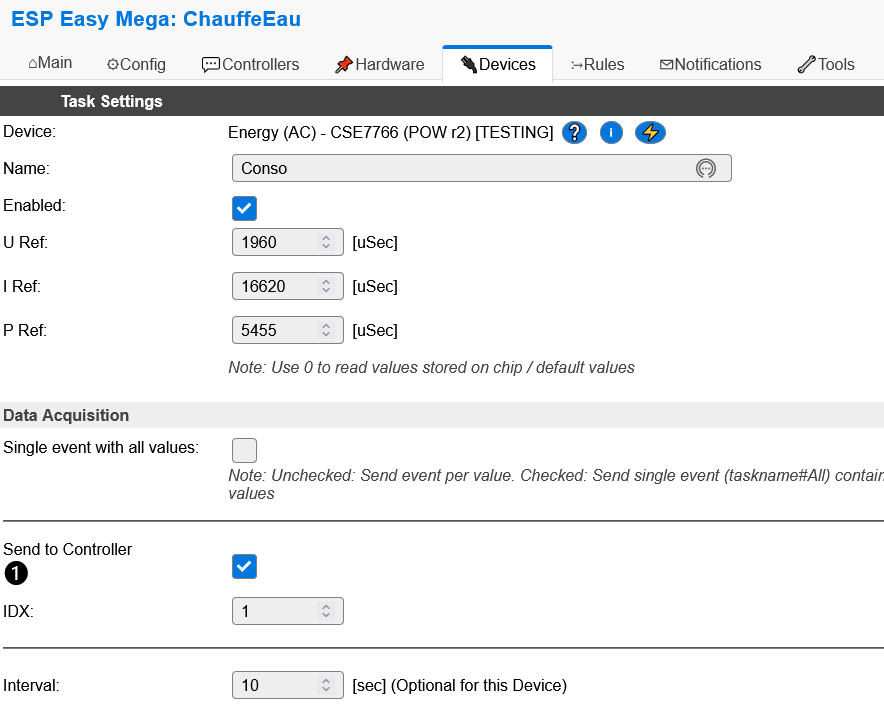

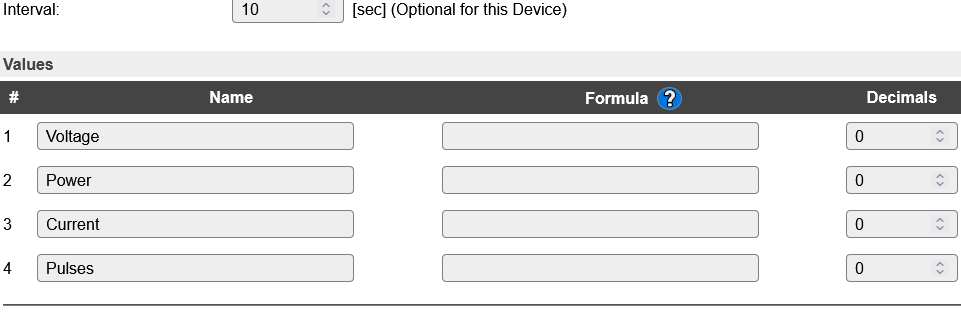

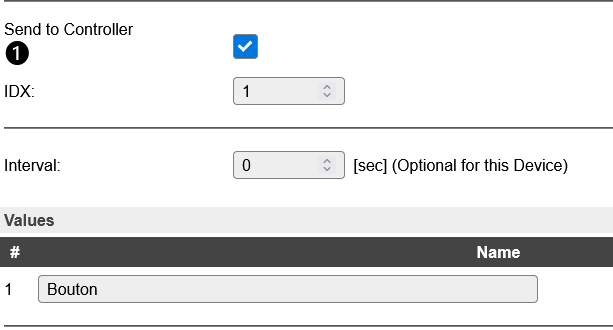

Anmerkung für dieses Gerät, ich bemerkte, dass, wenn man nicht einen Wert in spezifizieren Interval, die Daten gingen in Jeedom nicht zurück (10s ist für Tests, 60s kann prod passen)
